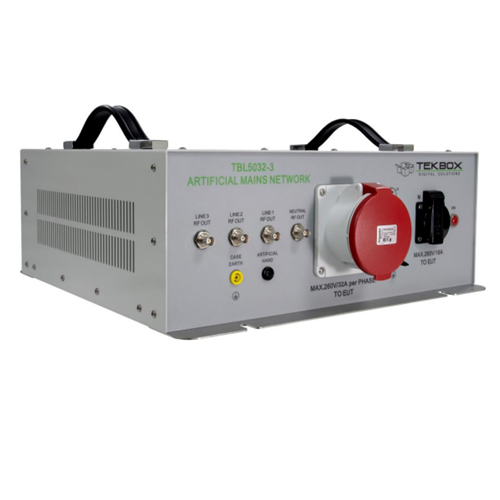

Il TBL5032-3 e' un dispositivo per la stabilizzazione dell'impedenza di linea . Effettua la misurazione dell'interferenza condotta in linea nell'intervallo da 9 kHz a 30 MHz, secondo lo standard CISPR 16-1-2.
Il dispositivo è progettato per testare apparecchiature trifase e monofase alimentate in CA con tensioni di alimentazione fino a un massimo di 450V/260V e 32 A.
È possibile misurare il rumore condotto su ogni fase e sul conduttore neutro. Il TBL5032-3 ha uscite RF separate per ciascuna fase e neutro e di conseguenza può essere accoppiata con il TBLM1 per dividere le emissioni nei suoi componenti di modo comune e di modo differenziale.
Il dispositivo è disponibile con prese DUT specifiche per ogni paese.
La presa DUT monofase è disponibile in varianti specifiche per paese.
Caratteristiche
- Frequency range: 9 kHz to 30 MHz
- Impedance: 50 Ω ║ (50 µH + 5 Ω)
- Artificial hand: 220 pF + 511 Ω
- Switchable PE: 50 Ω ║ 50 µH
- 250µH pre-filter
- Separate RF outputs for each line and neutral
- Air core inductors
- Line voltage: max. 540V/260V / 50 – 60 Hz, CAT ‖
- Max. current per line and neutral: 32A @ 23°C each
- 3-phase DUT socket: CEE/IEC60309, 3L+N+PE, 32A, female
- Single-phase DUT socket: country specific
- Power connector: CEE/IEC60309, 3L+N+PE, 32A, male
- Measurement connectors: 50 Ω BNC
- External 9 kHz high pass filter, N-male / N-female
- Operating Temperature Range: +5°C … + 40°C; 5% to 80% RH
